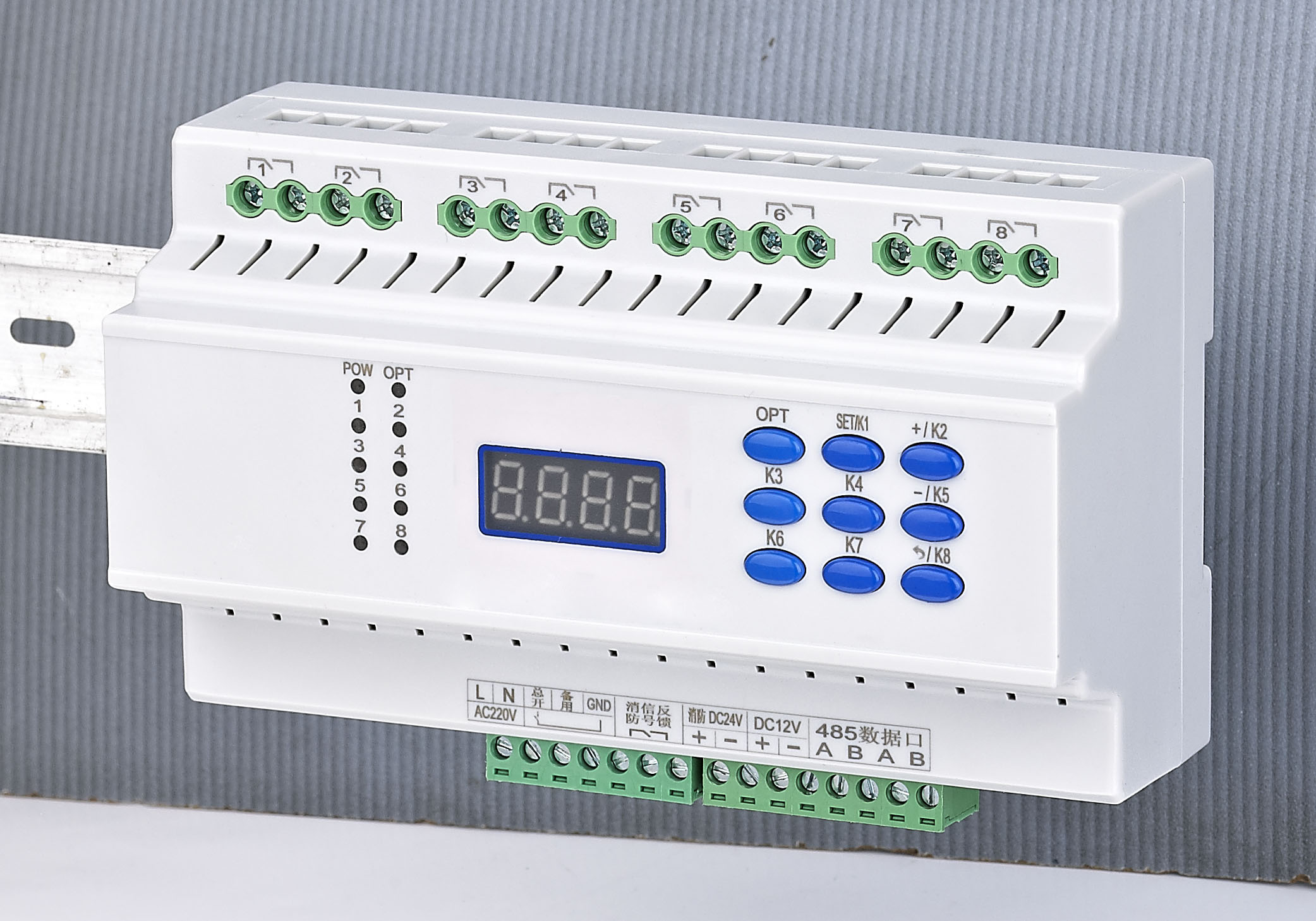

KST-PWR8

8路导轨式电源控制器

产品概述:

KST-PWR8导轨式八路电源控制器,可搭配可编程中控主机通信实现多种周边设备的控制。如用于控制灯光,音响时序器,电动屏幕,电动窗帘及投影机等外设供电电源。

  • 功能特点
  • 规格参数

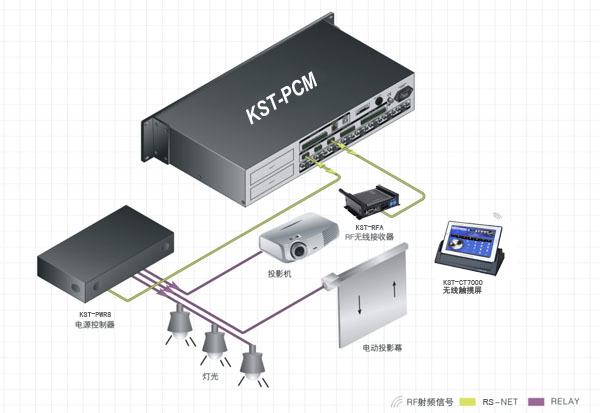

  • 系统连接图
  • 面板
  • 相关下载
★提供8路16A开关执行模块,每回路可独立控制3300W功率设备开关;
★提供2组RS485控制接口,支持多组8路电源控制器串联安装;
设置两组互锁模式,可控制4组窗帘/投影幕升降;
设置三组互锁模式,可控制两台中央空调的低/中/高转速档位;
可调节设备网络ID,支持中控主机通过RS-NET协议同时控制多台导轨式8路电源控制器;
★具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;
★可设置各回路的开机初始值;
★执行场景命令后立即向监控中心返回各个回路的实际开关状态;
★自带应急开关按键,方便调试;
★自带回路状态指示灯,显示开关状态;
★标准导轨式安装,占4个模数位。
设备供电电压 DC24V 100mA
受控回路 8路常开继电器或是4路窗帘
继电器回路开关负载(阻性) AC250V/抗浪涌能力达到170A以上
单路继电器**大切换电流 16A
继电器机械耐久性 10,000,000次
继电器电耐久性 100,000次
控制接口 RS485 通信协议:9600,N,8,1(2个)
安装方式 标准35mm导轨式安装结构
消防接口 1×2位凤凰端子
显示界面 4×功能按键,16×红色LED
外观尺寸(长*宽*高) 71mm×95mm×65mm
重量 316g/pcs
