KST-VGA200T

VGA双绞线发射器

产品概述:

VGA双绞线传输器通过单根CAT5e/6屏蔽双绞线传输高带宽视频信号到250m。具有衰减小、频带宽、抗干扰性强、安全性能高、体积小、重量轻等特点。适用于控制室,教育设施,指挥中心,家庭影院,媒体展示等场合。

  • 功能特点
  • 规格参数

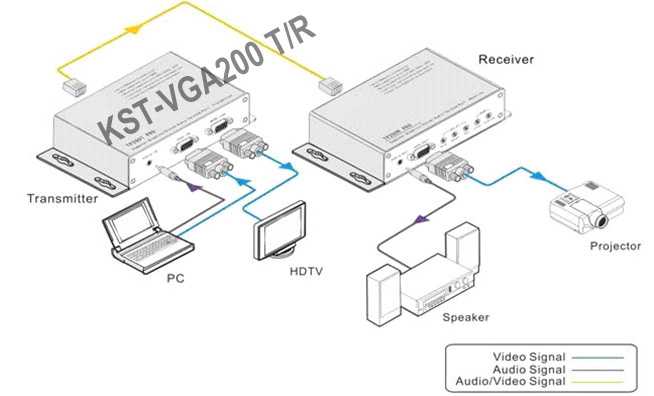

  • 系统连接图

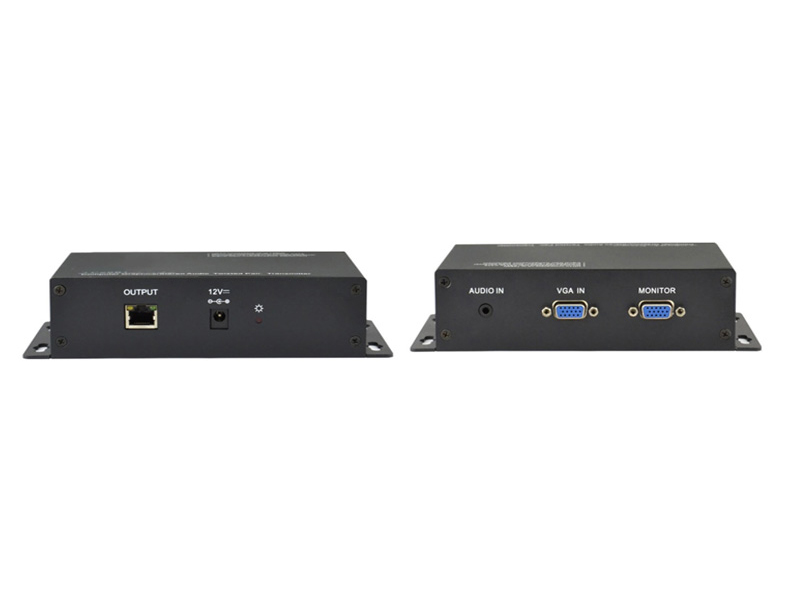

  • 面板
  • 相关下载
★采用增益控制和扭曲补偿调整技术,支持精准的视频锐度及亮度调节;
★频带宽: 640*480^1920*1200@60Hz
★支持视频、音频同时传输,CAT5e/6屏蔽网线**大传输距离达到250M;
★发送器具有环通输出功能,方便本地监控;
★采用 LED 指示器实时显示工作状态:ON、LINK、IN、OUT、电源指示灯;
★铝合金外壳,挂耳设计,人性化安装。
技术参数
VGA视频输入
接口  15-pinDB母接口
带宽 330 MHz
信号类型 RGBHV
增益 0dB
信号强度 0.7Vpp
输出分辨率 640*480^1920*1200@60Hz
阻抗 50Ω
VGA同步输出信号
信号类型 RGBHV, RGBS, RGsB, RsGsBs
**大传输延时 水平:90ns 垂直:160ns
**大上升/下降时间 4ns
极性 正或负(与输入完全一致)
音频输入
输出接口 3.5mm非平衡立体声音频输出
增益 0dB
频率响应 20Hz - 20KHz
总谐波失真+噪声 0.01%@1kHz(恒定电压下)
信噪比(S/N) >80dB at Vin=0V
共模抑制比(CMRR) >75dB @:20 Hz~20 kHz
信号类型 立体声(非平衡接法)
阻抗 输入:>10kΩ(平衡或/非平衡接法)
输出:50Ω(非平衡接法)
**大输入电平 +19.5dBu, (平衡或/非平衡接法)
增益误差 ±0.1dB @20 Hz~20 kHz
规格
电源 DC 12V/1.5A
**大功耗 5W
尺寸(mm) 160(L)x100(W)x44(H)
