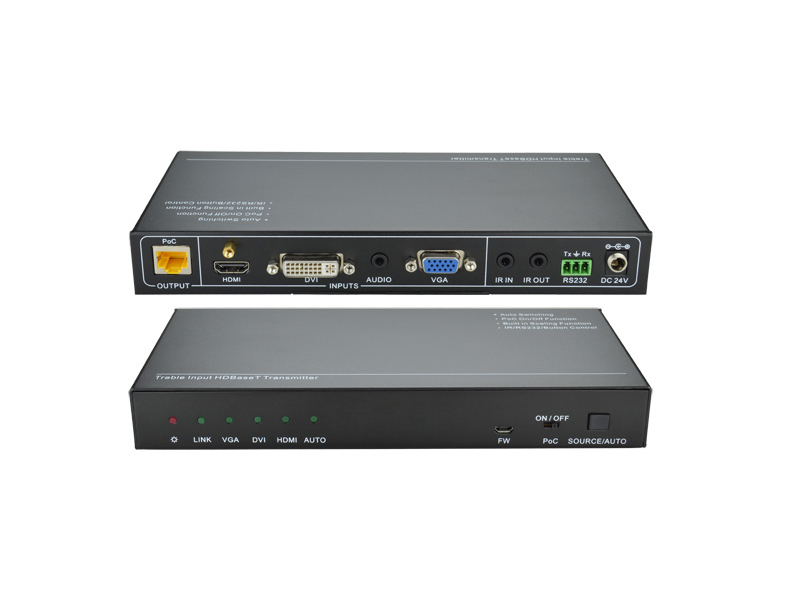

KST-MIX70PRO T

混合双绞线发射器

产品概述:

KST-MIX70PRO T混合信号双绞线发射器采用了HDBaseT技术,通过CAT5e/6网线,HDMI、DVI和VGA信号的传输距离可达70米。支持双向双向RS232和IR透传功能,实现从本地控制远端设备,或从远端控制本地设备,极大地提高了产品使用过程中的灵活性和便捷性。倍线功能的设计可自行对低分辨率的视频信号进行倍线,以匹配高分辨率的显示设备。发射器和接收器均支持双向PoC功能,简化布线,节省空间消除供电安全隐患,使维护更为方便。广泛应用于网络平板显示器及大屏幕拼墙显示,广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学、酒店等领域。


  • 功能特点
  • 规格参数
  • 系统连接图
  • 面板
  • 相关下载
★多信号双绞线收发器通过单根CAT5e/CAT6网线传输音视频信号,最高传输距离达70m,同时支持双向RS232通讯功能和双向红外发射和接收功能;
★支持HDMI 1.4、HDCP 1.4、DVI 1.0协议,最大支持分辨率:1920x1200@60Hz;
★提供HDMI、DVI-I、VGA接口,支持传输HDMI、DVI、VGA信号;
★提供3.5mm立体声音频输入输出接口,支持音视频同步或分离切换功能,音视频通道可分开独立管理;
★具有倍线功能,输出端分辨率自适应调节,支持指令调节,适应不同分辨率显示端;
★可手动切换或通过中控串口指令远程切换HDMI、DVI、VGA输入输出信号;
★支持RS232远端透传,实现RS232远程双向通讯;
★支持EDID管理,具有EDID编辑功能;
★采用DC12V 2A电源适配器供电;
★具有LED指示灯实时显示工作状态;
★铝合金外壳,挂耳设计,灵活性安装。
技术参数
DVI输入
接口类型 DVI-I座
支持协议 DVI1.0, EDID1.4
带宽 165MHz
信号强度 T.M.D.S.  +/- 0.4Vpp
最小/最大电平 T.M.D.S.  2.9V/3.3V
阻抗 50Ω
VGA输入
接口类型 DVI-I公座转DB15母接口
信号类型 RGBHV
信号强度 0.63V p-p 到 0.9 V p-p(RGB信号)
最小/最大电平 RGB信号:0V/1.0V HV信号:0V/5.0V
阻抗 75Ω
音频信号输入
音频输出 1路模拟立体声,3.5MM耳机座
频率响应 20Hz-20KHz
音频输出电平 2Vrms(最大)
HDBaseT 输出接口
接口类型 高速RJ45
传输距离 使用CAT5e/6屏蔽线缆可达70m
HDMI输入
接口 1路DVI-I母接口输出
支持的协议 HDMI1.3a,HDCP1.3,DVI1.0 / HDMI1.3a,DVI1.0
增益 0 dB
像素带宽 165MHz ,全数字
接口带宽 2.25Gbps,全数字(共6.75Gbps,每种颜色是2.25Gbps)
最大支持分辨率 HDPC:1920*1200@60Hz
HDTV:1920*1080@60Hz
最小/最大电平 T.M.D.S. 2.9V/3.3V
阻抗 50Ω
建议最大输出距离 最长7米,在1920x1080P@60(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)
串口 控制
串口控制接口 RS-232
波特率 110-115200bps
红外 控制
红外控制 IR(3.5MM耳机座)
IR 频率 38KHz
POE (PD可选)
支持的协议 支持IEEE 802.3at标准
传输电压 48V
最大传输功率 13W
规格
电源 DC 24V
尺寸 W220xH30x D100
